RZ/A1H・RX63N用評価ボード     RoHS対応
EV-RX/RZ-01価格 ¥22,800円(税別)

>ご購入はこちら

  • 「EV-RX/RZ-01」は、当社製マイコンボードの評価用ボードです。
  • Ethernet/USB/RS-232C/CAN インターフェースを搭載しています。
  • ユニバーサルパターンを配置しておりさまざまなデイバスの評価を可能としています。

※拡張コネクタ(JZ2~6:ソケットタイプ、JX2~4:ソケットタイプ)は実装済み。

<画像クリックすると拡大表示されます。>

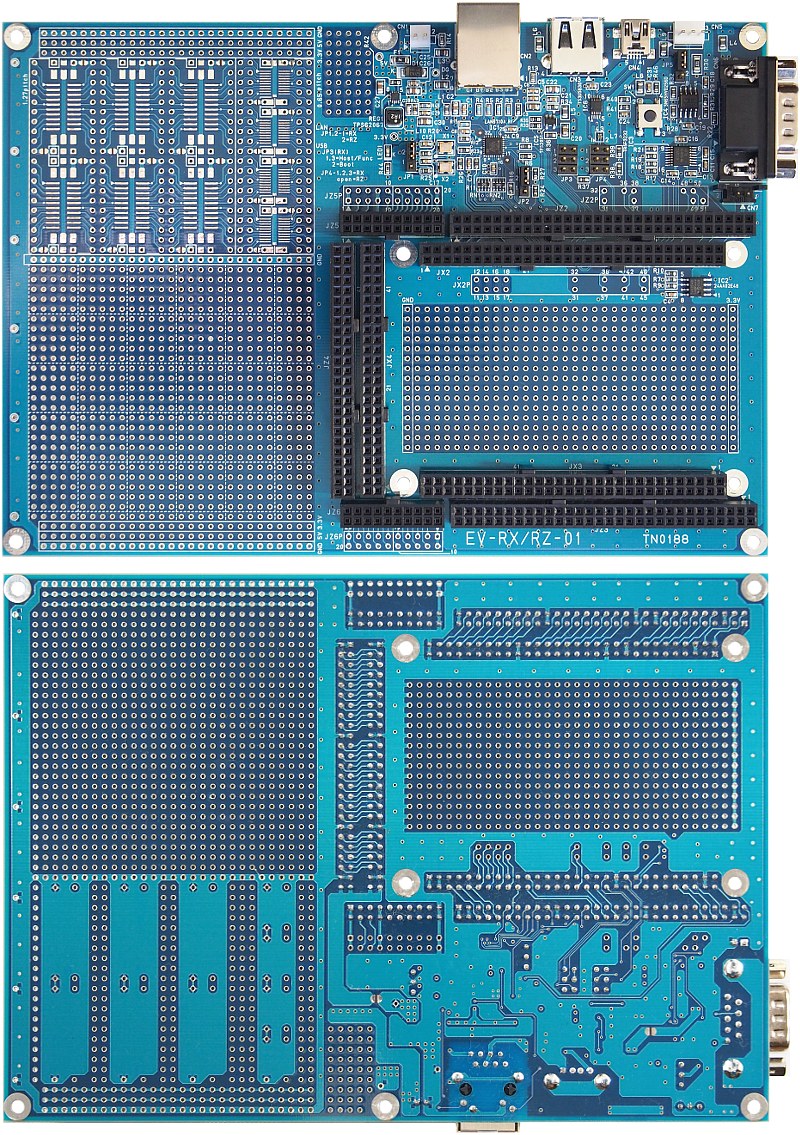

EV-RX/RZ-01

特長

  • Ethernet(RJ45)コネクタ搭載
  • USB Host(TYPE-A)コネクタ搭載(HIGH/FULL/LOWスピード対応)※搭載マイコンボードにより制限あり
  • USB Function(mini-B)コネクタ搭載(HIGH/FULLスピード対応)※搭載マイコンボードにより制限あり
  • RS232C用D-SUB9ピンコネクタ搭載(最大転送速度:1Mbps)
  • CAN用コネクタ搭載(最大転送速度:1Mbps)
  • NMI信号入力用タクタイルスイッチ搭載
  • ユニバーサルパターン配置

仕様

機 能 仕 様
Ethernet MCU内蔵イーサネットコントローラ使用
 10Mbps、100Mbps 転送に対応
 PHY-LSI        :LAN8710A(Microchip)
 MACアドレス用EEPROM :24AA02E48(Microchip)
USB MCU内蔵USB2.0コントローラ使用
 USB Host (HIGH/FULL/LOW):TYPE-Aコネクタ
 USB Function(HIGH/FULL) :mini-Bコネクタ
  ※RZ/A1H :Host(HIGH/FULL/LOW) Function(HIGH/FULL)
  ※RX63N :Host(FULL)Function(FULL)
  ※HostまたはFunctionは排他使用になります。
RS232C MCU内蔵SCI使用
 RS232Cドライバ/レシーバ:TRSF3232(TI)
 D-SUB9ピンコネクタ   :XM2C-0942-132L(オムロン)
CAN MCU内蔵CANインターフェース使用
 CANトランシーバ :SN65HVD256(TI)
 NH3ピンコネクタ :B3P-SHF-1AA(日圧)
スイッチ NMI用タクタイルスイッチ 1個
LED 電源LED 1個
ユニバーサルパターン 2.54 ピッチスルーホール
1.27 ピッチSOPパターン
0.65 ピッチSOPパターン
電源 DC5V±5%
消費電流 Typ 約 180mA
 (USB未使用、MP-RZA1H/FPGA-01のデバッグ用ファーム動作時)
使用条件 温度0℃~60℃(結露なき事)
寸法 198×138mm

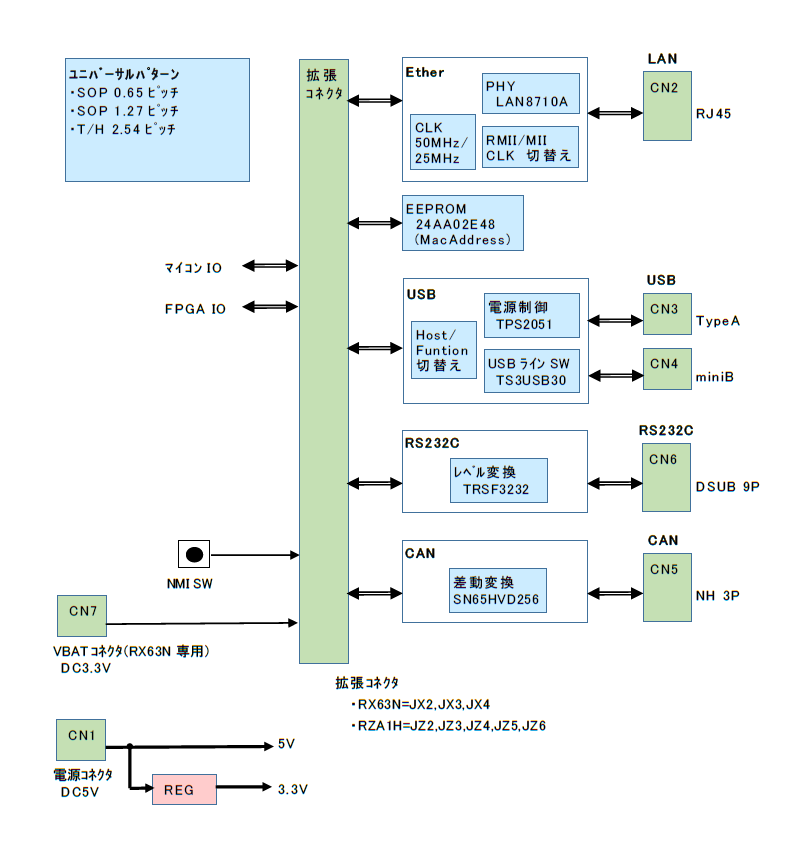

ブロック図

ブロック図

開発環境

⇒各マイコンボードの「開発環境」を参照してください。

ダウンロード

  • 製品マニュアル
    タイトル Rev. ファイル名 サイズ(KB)
    ハードウェアマニュアル Rev1.00 EV-RX_RZ-01_manual_v100.pdf 4368
  • アプリケーションノート

    ⇒各マイコンボードの「アプリケーションノート」を参照してください。

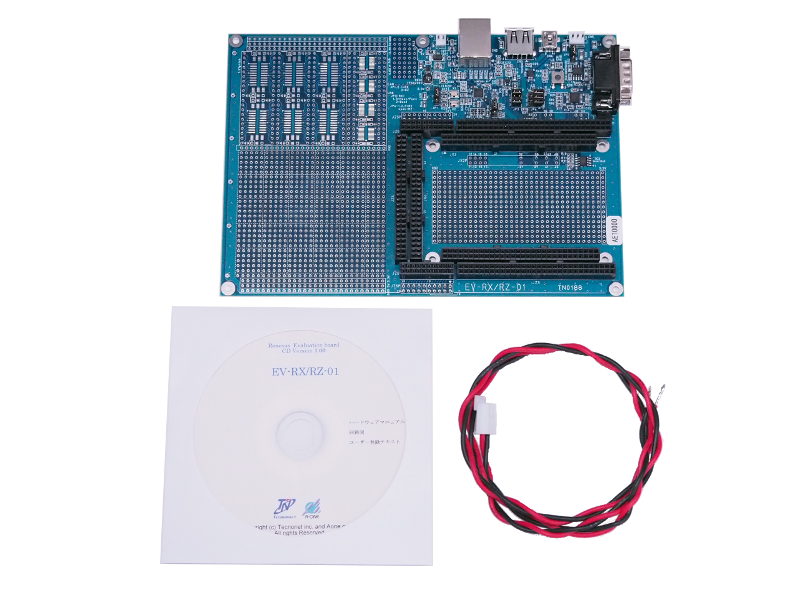

製品内容

EV-RX/RZ-01 商品内容
  • 評価ボード <1枚>
  • CD-ROM <1枚>
  • 電源ケーブル(5V用) <1本>
